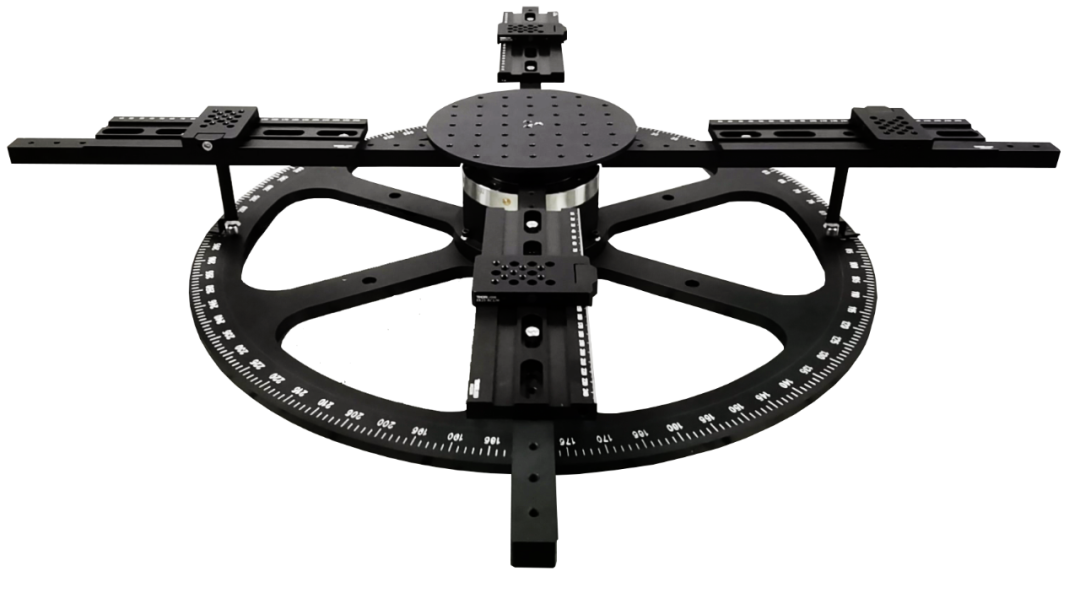

青源峰達自主研發設計生產的手動旋轉測試平臺，廣泛用于工業或科研需轉向測試工位，旋轉調節范圍0~360°；平臺中間配備樣品載物臺，可準確將入射光路與反射光路聚焦點匯聚在樣品上，保證測試準確性，結構穩定安全無噪音，承載能力大，可定制，是一款實用方便、操作高效的旋轉測試平臺。
系統組成

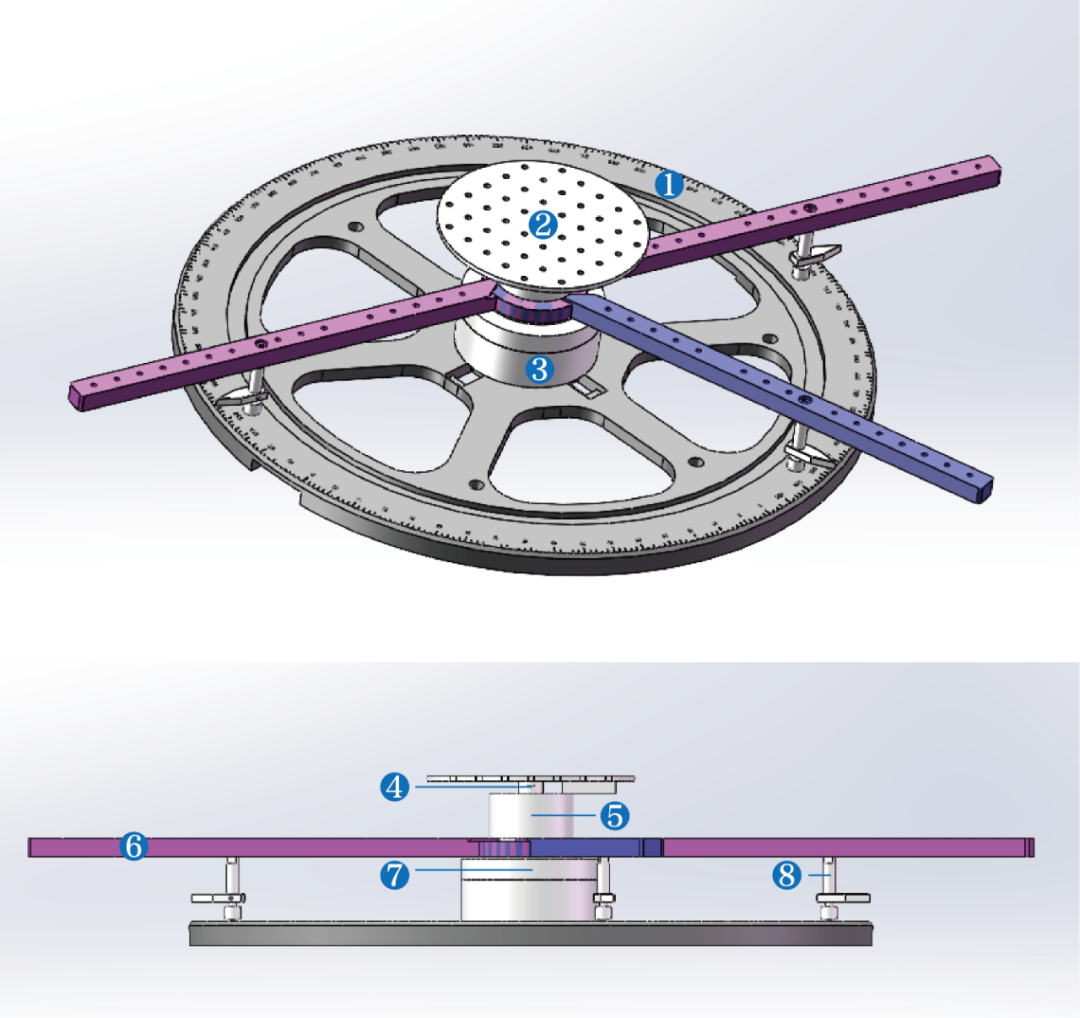

如下圖所示，總體方案由底盤、中心載物平臺、支撐件、角度編碼器、回轉支撐、擺臂、支撐裝置組成。
① 底盤：用于承載和固定整套裝置，上面刻有角度刻度，可便于人工讀取旋轉角度，并可用于校對角度編碼器顯示角度；
② 中心載物平臺：用于承載測試樣品，圓盤上為25mmX25mm間距M6螺紋孔；
③ 支撐件：用于承載回轉支撐，起連接固定作用；
④ 阻尼器：用于雙向旋轉時阻尼作用。
⑤ 角度編碼器：實時顯示擺臂轉動角度，顯示器尺寸：長寬高96*48*82（mm），AC 220V；
⑥ 擺臂：用于承載實驗用儀器，分單擺臂和雙擺臂，可拆換；
⑦ 回轉支撐：用于連接擺臂，實現水平面上的自由旋轉，可以看作為一個軸承；
⑧ 支撐裝置：用于支撐。

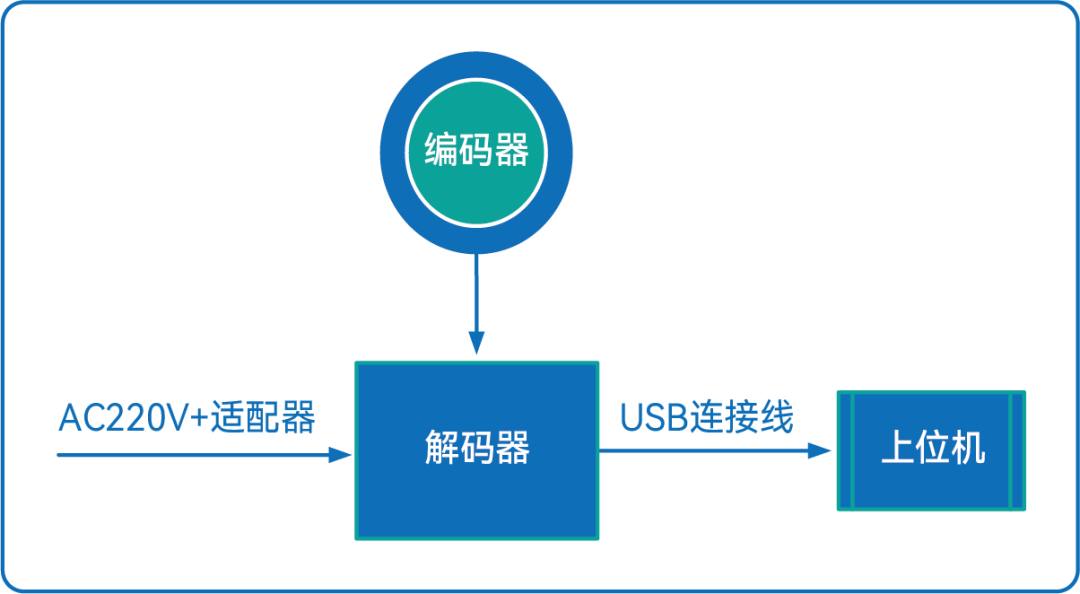

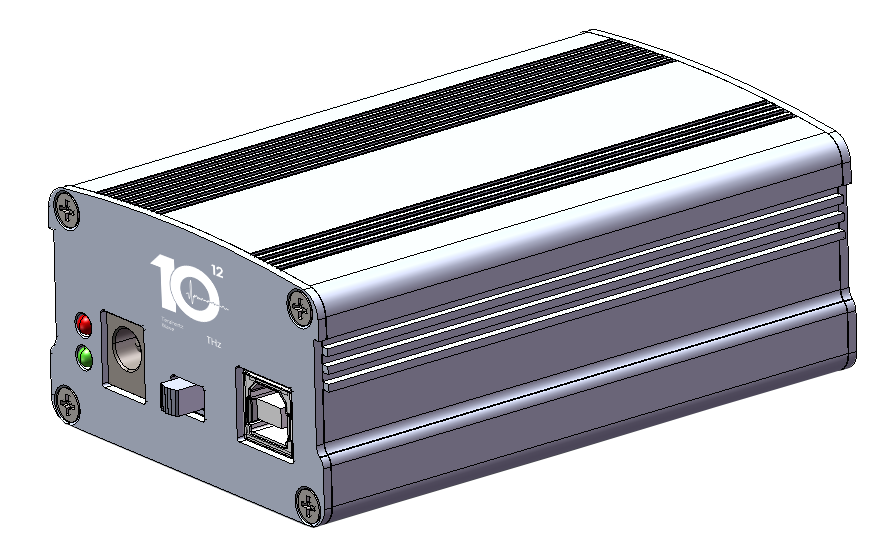

旋轉測試平臺角度及角速度旋轉顯示，單獨的解碼器接收并分析角度編碼器傳輸?shù)臄?shù)據，可在上位機界面顯示實時角度位置及角加速度，所有數據可通過USB通訊協議與上位機交互，用于數據的存儲及分析。
